Ósmosis es una palabra de origen griego que significa “acción de empujar”. Se trata de un fenómeno natural con el que el agua pasa a través de una membrana semipermeable que separa dos disoluciones acuosas de distinta concentración.
La ósmosis inversa se usa para desalinizar agua de mar y agua salobre, suavizar aguas, remover materia orgánica y separar de contaminantes específicos del agua.
Es un proceso en el que el agua es obligada a pasar por una membrana semipermeable, dejando pasar sólo agua pura quitándole impurezas y bacterias.
En el fenómeno de ósmosis natural, con el fin de que el sistema entre en equilibrio de concentraciones, el agua más baja en sales pasa a través de la membrana hacia el volumen de agua más salobre; en el proceso de ósmosis inversa, el desplazamiento del agua va desde la zona de mayor concentración a la zona de menor concentración, aplicando una presión externa al sistema.
La desmineralización por membranas de ósmosis inversa constituye la tecnología industrial de remoción de sólidos totales disueltos con mejor balance de eficiencia vs costos operativos. Las membranas son fabricadas a base de una poliamida especial en el que se realiza la separación de las sales del agua por su fina porosidad menor a 0.001 micras. Compuestos tóxicos, metales pesados (plomo, cadmio, arsénico, mercurio) así como pesticidas y trihalometanos también son removidos del agua bajo este proceso.
Tratamiento de agua SYPYSA ofrece una amplia gama de opciones de diseños propios de equipos de ósmosis inversa, con el fin de poder abarcar todas las necesidades en cualquier giro o perfil de industria. Los equipos cuentan con un sistema de automatización básica para asegurar la protección adecuada de los componentes críticos de los sistemas de ósmosis. Es posible adecuar los sistemas de acuerdo con los requerimientos de los clientes (acero inoxidable, tubería sanitaria, instrumentación, sanitizables con vapor, etc.) para poder cumplir con la calidad necesaria y operarlos de manera eficiente.
Ventajas de la ósmosis inversa con respecto a otras tecnologías de desmineralización:
- Operación continúa garantizada.
- Calidad del agua producida es estable.
- Se evita la operación con el manejo de regenerantes químicos peligrosos.
- Se puede llegar a obtener una recuperación aproximada mayor al 85% de agua.

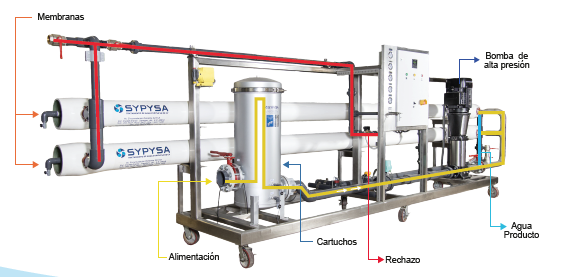

5 etapas de filtración Ósmosis Inversa:
Filtros de cartucho
En primera instancia, el agua procedente de la fuente de alimentación pasa por un filtro de sedimento de 5 micras fabricado de un tejido de polipropileno de alta calidad. Este filtro tiene un alto número de microporos abiertos, los cuales permiten una absorción especialmente eficaz de impurezas en suspensión.
Válvula de alimentación
Válvula automática con actuador eléctrico 110V o actuador neumático, que aísla la línea hidráulica de alimentación de agua cruda de las membranas. Su función es garantizar que no haya ingreso de agua a las membranas cuando el equipo se encuentra fuera de operación, y con ello evitar incrustación.
Bomba de alta presión
Bomba multietapas, para aumentar la energía del flujo entrante a las membranas, y así propiciar el principio de ósmosis inversa. El arranque y paro de este componente está controlado por el gabinete de control, el cual cuenta con todas las protecciones eléctricas necesarias para garantizar una correcta operación del sistema.
Hidroflush
Armado hidráulico consistente en una válvula solenoide normalmente cerrada, que cuando activa se genera un aumento de flujo de agua dentro de las membranas a presiones menores, con el cual se realiza un barrido interno para remover sales de las capas superiores de las membranas. La activación y duración de este proceso está controlado también por el PLC central.
Membranas de ósmosis inversa
Membranas semipermeables donde se retienen los sólidos totales disueltos del agua de alimentación. Las membranas están contenidas en portamembranas que pueden ser de fibra de vidrio o de acero inoxidable, con la capacidad de manejar las presiones propias del proceso de ósmosis inversa. La cantidad de membranas en el arreglo, dictaminará la capacidad de producción de agua producto o agua desmineralizada.
Diseños de equipo SYPYSA
Ósmosis Inversa línea económica SYPYSA
| Modelo | Capacidad nominal | Membranas | Capacidad a crecer | Iny. Polímero | Control PLC Básico | Control PLC Avanzado | Bomba Alta presión |
| RO 1750-1-E-ULP | 1750 GPD | 1 (ULP) 4″x 40″ | X | X | Sí | X | 1 HP / 1F / 110-220 |
| RO 1750-1.5-E-HR | 1750 GPD | 1 (HR) 4″x 40″ | X | X | Sí | X | 1.5 HP / 1F / 110-220 |
| RO 3000-1-E-ULP | 3500 GPD | 2 (ULP) 4″x 40″ | X | X | Sí | X | 1 HP / 1F / 110-220 |
| RO 3000-1.5-E-HR | 3500 GPD | 2 (HR) 4″x 40″ | X | X | Sí | X | 1.5 HP / 1F / 110-220 |
| RO 5250-1-E-ULP | 5250 GPD | 3 (ULP) 4″x 40″ | X | X | Sí | X | 1 HP / 1F / 110-220 |
| RO 5250-1.5-E-HR | 5250 GPD | 3 (HR) 4″x 40″ | X | X | Sí | X | 1.5 HP / 1F / 110-220 |
Ósmosis Inversa línea básica SYPYSA
| Modelo | Capacidad nominal | Membranas | Capacidad a crecer | Iny. Polímero | Control PLC Básico | Control PLC Avanzado | Bomba Alta presión |
| RO 3500-1.5-E-ULP | 3500 GPD | 2 (ULP) 4″x 40″ | Sí (2 -> 4) | Sí | Sí | X | 1.5 HP / 1F / 110-220 |
| RO 3500-2-E-HR | 3500 GPD | 2 (HR) 4″x 40″ | Sí (2 -> 4) | Sí | Sí | X | 2 HP / 1F / 110-220 |
| RO 5250-1.5-E-ULP | 5250 GPD | 3 (ULP) 4″x 40″ | Sí (3 -> 4) | Sí | Sí | X | 1.5 HP / 1F / 110-220 |
| RO 5250-2-E-HR | 5250 GPD | 3 (HR) 4″x 40″ | Sí (3 -> 4) | Sí | Sí | X | 2 HP / 1F / 110-220 |
| RO 7000-1.5-E-ULP | 7000 GPD | 4 (ULP) 4″x 40″ | X | Sí | Sí | X | 1.5 HP / 1F / 110-220 |
| RO 7000-2-E-HR | 7000 GPD | 4 (HR) 4″x 40″ | X | Sí | Sí | X | 2 HP / 1F / 110-220 |
Ósmosis Inversa línea estándar SYPYSA
| Modelo | Capacidad nominal | Membranas | Capacidad a crecer | Iny. Polímero | Control PLC Básico | Control PLC Avanzado | Bomba Alta presión |
| RO 3500-3-E-ULP | 3500 GPD | 2 (ULP) 4″x 40″ | Sí (2 -> 6) | Sí | Sí | X | 3 HP / 3F / 230-460 |
| RO 3500-3-E-HR | 3500 GPD | 2 (HR) 4″x 40″ | Sí (2 -> 6) | Sí | Sí | X | 3 HP / 3F / 230-460 |
| RO 5250-3-E-ULP | 5250 GPD | 3 (ULP) 4″x 40″ | Sí(3 -> 6) | Sí | Sí | X | 3 HP / 3F / 230-460 |
| RO 5250-3-E-HR | 5250 GPD | 3 (HR) 4″x 40″ | Sí (3 -> 6) | Sí | Sí | X | 3 HP / 3F / 230-460 |
| RO 7000-3-E-ULP | 7000 GPD | 4 (ULP) 4″x 40″ | Sí (4 -> 6) | Sí | Sí | X | 3 HP / 3F / 230-460 |
| RO 7000-3-E-HR | 7000 GPD | 4 (HR) 4″x 40″ | Sí (4 -> 6) | Sí | Sí | X | 3 HP / 3F / 230-460 |
| RO 8750-3-E-ULP | 8750 GPD | 5 (ULP) 4″x 40″ | Sí (5 -> 6) | Sí | Sí | X | 3 HP / 3F / 230-460 |
| RO 8750-3-E-HR | 8750 GPD | 5 (HR) 4″x 40″ | Sí (5 -> 6) | Sí | Sí | X | 3 HP / 3F / 230-460 |
| RO 10500-3-E-ULP | 10500 GPD | 6 (ULP) 4″x 40″ | X | Sí | Sí | X | 3 HP / 3F / 230-460 |
| RO 10500-3-E-HR | 10500 GPD | 6 (HR) 4″x 40″ | X | Sí | Sí | X | 3 HP / 3F / 230-460 |
Ósmosis Inversa línea Horizontal industrial SYPYSA
| Modelo | Capacidad nominal | Membranas | Capacidad a crecer | Iny. Polímero | Control PLC Básico | Control PLC Avanzado | Bomba Alta presión |
| RO 10.5K-A-3-ULP-5 | 10500 GPD | 6 (ULP) 4″x 40″ | Sí (6 -> 10) | Sí | Sí | Sí | 5 HP /3F /230 – 460 |
| RO 10.5K-A-3-HR-7.5 | 10500 GPD | 6 (HR) 4″x 40″ | Sí (6 -> 10) | Sí | Sí | Sí | 7.5 HP /3F/230-460 |
| RO 14K-A-4-ULP-5 | 14000 GPD | 8 (ULP) 4″x 40″ | Sí (8 -> 10) | Sí | Sí | Sí | 5 HP /3F /230 – 460 |
| RO 14K-A-4-HR-7.5 | 14000 GPD | 8 (HR) 4″x 40″ | Sí (8 -> 10) | Sí | Sí | Sí | 7.5 HP /3F/230-460 |
| RO 17.5K-A-5-ULP-5 | 17500 GPD | 10 (ULP) 4″x 40″ | X | Sí | Sí | Sí | 5 HP /3F /230 – 460 |
| RO 17.5K-A-5-HR-7.5 | 17500 GPD | 10(HR) 4″x 40″ | X | Sí | Sí | Sí | 7.5 HP /3F/230-460 |
Ósmosis Inversa Serie K8 SYPYSA
| Modelo | Capacidad nominal | Membranas | Capacidad a crecer | Iny. Polímero | Control PLC Básico | Control PLC Avanzado | Bomba Alta presión |
| RO 21K8-0-1-ULP-5 | 21000 GPD | 3 (ULP) 8″x 40″ | X | Sí | Sí | Sí | 5 HP /3F /230 – 460 |
| RO 21K8-0-1-HR-7.5 | 21000 GPD | 3 (HR) 8″x 40″ | X | Sí | Sí | Sí | 7.5 HP /3F/230-460 |
| RO 21K8-A-1-ULP-7.5 | 21000 GPD | 3 (ULP) 8″x 40″ | Sí (3 -> 9) | Sí | Sí | Sí | 7.5 HP /3F /230 – 460 |
| RO 21K8-A-1-HR-10 | 21000 GPD | 3 (HR) 8″x 40″ | Sí (3 -> 9) | Sí | Sí | Sí | 10 HP /3F/230-460 |
| RO 42K8-0-2-ULP-7.5 | 42000 GPD | 6 (ULP) 8″x 40″ | X | Sí | Sí | Sí | 7.5 HP /3F /230 – 460 |
| RO 42K8-0-2-HR-10 | 42000 GPD | 6 (HR) 8″x 40″ | X | Sí | Sí | Sí | 10 HP /3F/230-460 |
| RO 42K8-A-2-ULP-10 | 42000 GPD | 6 (ULP) 8″x 40″ | Sí (6 -> 9) | Sí | Sí | Sí | 10 HP /3F /230 – 460 |
| RO 42K8-A-2-HR-15 | 42000 GPD | 6 (HR) 8″x 40″ | Sí (6 -> 9) | Sí | Sí | Sí | 15 HP /3F/230-460 |
| RO 63K8-0-3-ULP-10 | 63000 GPD | 9 (ULP) 8″x 40″ | X | Sí | Sí | Sí | 10 HP /3F /230 – 460 |
| RO 63K8-0-3-HR-15 | 63000 GPD | 9 (HR) 8″x 40″ | X | Sí | Sí | Sí | 15 HP /3F/230-460 |
| RO 84K8-0-2-ULP-15 | 84000 GPD | 12 (ULP) 8″x 40″ | X | Sí | Sí | Sí | 15 HP /3F /230 – 460 |
| RO 84K8-0-2-HR-20 | 84000 GPD | 12 (HR) 8″x 40″ | X | Sí | Sí | Sí | 20 HP /3F/230-460 |
| RO 84K8-A-2-ULP-20 | 84000 GPD | 12 (ULP) 8″x 40″ | Sí (12 -> 18) | Sí | Sí | Sí | 20 HP /3F /230 – 460 |
| RO 84K8-A-2-HR-30 | 84000 GPD | 12 (HR) 8″x 40″ | Sí (12 -> 18) | Sí | Sí | Sí | 30 HP /3F/230-460 |
| RO 105K8-A-3-ULP-30 | 105000 GPD | 15 (ULP) 8″x 40″ | Sí (15 -> 25) | Sí | Sí | Sí | 30 HP/ 3F / 230-460 |
| RO 105K8-A-3-HR-40 | 105000 GPD | 15 (HR) 8″x 40″ | Sí (15 -> 25) | Sí | Sí | Sí | 40 HP/ 3F / 230-460 |
| RO 126K8-0-3-ULP-20 | 126000 GPD | 18 (ULP) 8″x 40″ | X | Sí | Sí | Sí | 20 HP/ 3F / 230-460 |
| RO 126K8-0-3-HR-30 | 126000 GPD | 18 (HR) 8″x 40″ | X | Sí | Sí | Sí | 30 HP/ 3F / 230-460 |
| RO 126K8-A-3-ULP-30 | 126000 GPD | 18 (ULP) 8″x 40″ | Sí (18 -> 24) | Sí | Sí | Sí | 30 HP/ 3F / 230-460 |
| RO 126K8-A-3-HR-40 | 126000 GPD | 18 (HR) 8″x 40″ | Sí (18 -> 24) | Sí | Sí | Sí | 40 HP/ 3F / 230-460 |
| RO 168K8-0-4-ULP-30 | 168000 GPD | 24 (ULP) 8″x 40″ | X | Sí | Sí | Sí | 30 HP/ 3F / 230-460 |
| RO 168K8-0-4-HR-40 | 168000 GPD | 24 (HR) 8″x 40″ | X | Sí | Sí | Sí | 40 HP/ 3F / 230-460 |
| RO 175K8-0-5-ULP-30 | 175000 GPD | 25 (ULP) 8″x 40″ | X | Sí | Sí | Sí | 30 HP/ 3F / 230-460 |
| RO 175K8-0-5-HR-40 | 175000 GPD | 25 (HR) 8″x 40″ | X | Sí | Sí | Sí | 40 HP/ 3F / 230-460 |
| RO 210K8-0-6-ULP-30 | 210000 GPD | 30 (ULP) 8″x40″ | X | Sí | Sí | Sí | 30 HP/ 3F / 230-460 |
| RO 210K8-0-6-HR-40 | 210000 GPD | 30 (HR) 8″x40″ | X | Sí | Sí | Sí | 40 HP/ 3F / 230-460 |
| RO 252K8-A-6-ULP-40 | 252000 GPD | 36 (ULP) 8″x40″ | Sí (36 -> 42) | Sí | Sí | Sí | 40 HP/ 3F / 230-460 |
| RO 252K8-A-6-HR-60 | 252000 GPD | 36 (ULP) 8″x40″ | Sí (36 -> 42) | Sí | Sí | Sí | 60 HP/ 3F / 230-460 |
| RO 294K8-0-7-ULP-40 | 294000 GPD | 42 (ULP) 8″x40″ | X | Sí | Sí | Sí | 40 HP/ 3F / 230-460 |
| RO 294K8-0-7-HR-60 | 294000 GPD | 42 (HR) 8″x40″ | X | Sí | Sí | Sí | 60 HP/ 3F / 230-460 |
| RO 336K8-A-8-ULP-60 | 336000 GPD | 48 (ULP) 8″x40″ | Sí (48 -> 60) | Sí | Sí | Sí | 60 HP/ 3F / 230-460 |
| RO 336K8-A-8-HR-75 | 336000 GPD | 48 (HR) 8″x40″ | Sí (48 -> 60) | Sí | Sí | Sí | 75 HP/ 3F / 230-460 |
| RO 378K8-A-9-ULP-60 | 378000 GPD | 54 (ULP) 8″x40″ | Sí (54 -> 60) | Sí | Sí | Sí | 60 HP/ 3F / 230-460 |
| RO 378K8-A-9-HR-75 | 378000 GPD | 54 (HR) 8″x40″ | Sí (54 -> 60) | Sí | Sí | Sí | 75 HP/ 3F / 230-460 |
| RO 420K8-0-10-ULP-60 | 420000 GPD | 60 (ULP) 8″x40″ | X | Sí | Sí | Sí | 60 HP/ 3F / 230-460 |
| RO 420K8-0-10-HR-75 | 420000 GPD | 60 (HR) 8″x40″ | X | Sí | Sí | Sí | 75 HP/ 3F / 230-460 |
